Exam1

Exam1 (10%): 建立 Webots 基本物件模擬場景

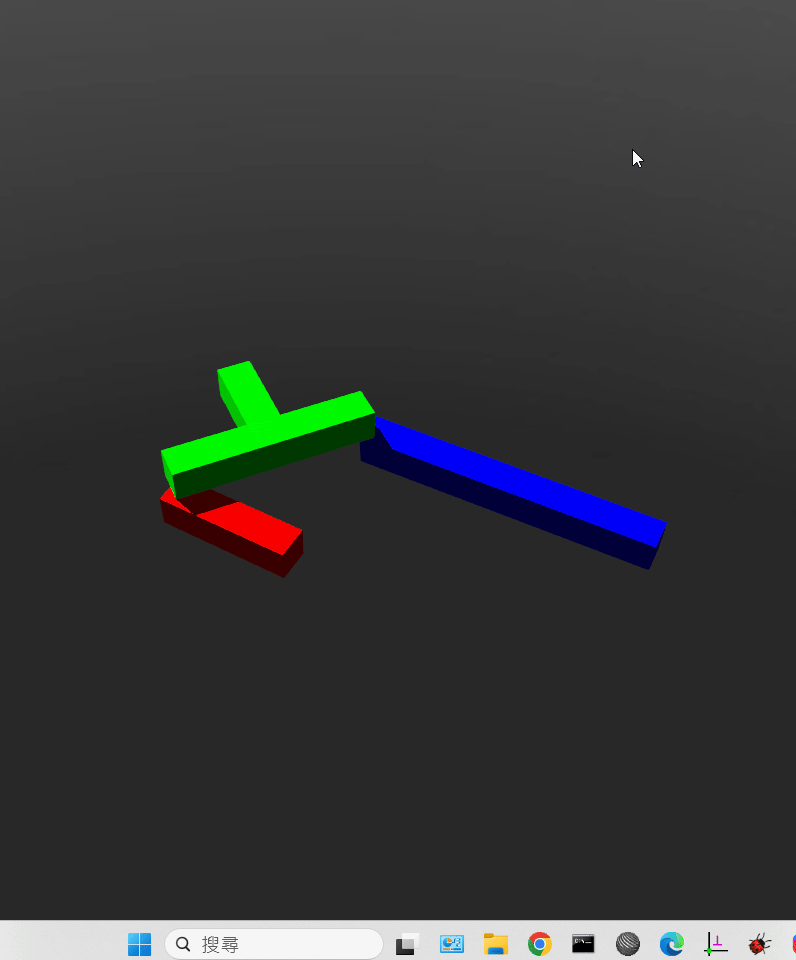

請直接利用 Webots 中的 box 節點建立以下四連桿機構的運動模擬:

其中紅色連桿為主動旋轉, 其旋轉速度設為 1.0 rad/s, 紅色連桿長度為 0.4m, 綠色連桿長度為 0.6m (短桿長度為 0.3m 基座位於長桿中央且與基座長桿重疊, ), 藍色連桿長度為 0.9m, 紅色連桿與藍色連桿距離則為 1m.

請學員將考試操作流程紀錄於作業網站中的 Exam1 頁面中, 並完成下列要求:

請詳細說明各連桿的製作流程, 利用 Solvespace 繪製當紅色連桿旋轉角度為個人學號最後兩碼時 (單位為 degree) 的線架構圖, 並將此角度作為四連桿的起始旋轉角度.
完成後, 請以"國立虎尾科技大學 - 機械設計工程系 - cd2025 Exam1 - 學員學號" 作為操作影片標題, 上傳至 Youtube 後在指定時段內回傳至指定表單. 並在個人作業倉儲中以 Exam1 頁面紀錄相關過程與心得.
